CLT（Cross Laminated Timber）は、面内方向の高い強度を保有していますが、面外方向の耐力は比較的弱く、ロングスパンの構造には不向きとされ、6m程度の小部屋を集合させる住宅系やホテルなどの用途に限定されてきました。
そこで、より広くCLTを利用するため、CLT単独構造による大空間を開発しました。
国内における製作限界である12ｍの大板CLTを利用した大空間は自由度が高く、多用途に利用が可能です。
また「プッシュアップ工法」による超高速施工が可能で、建設工事における工期短縮・労務削減につながる技術です。
ひき板を並べた後、繊維方向が直交するように積層接着させた木質系材料です。2016年4月にCLT関連の建築基準法告示が公布・施行され、告示に基づく構造計算等で大臣認定を個別に受けることなく、建築確認より建築が可能になりました。工場でプレ加工するパネルなので高精度で高い施工性が期待できます。また、構造体でありながらインテリアの仕上材にもなり、調湿効果や香りの効果、木の素材の温かみを感じさせる心と体にやさしい空間を作ることができます。
12mのCLTパネルで単純に門型のフレームを形成するためには、柱材と梁材の接合部を強固な金物で剛接合とする必要があります。
仮に剛接合とした場合においても12mスパンの屋根はたわみに勝てず、構造体として成り立たせるのが困難です。

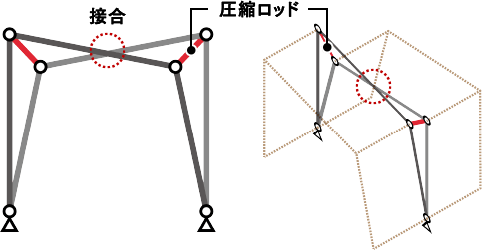

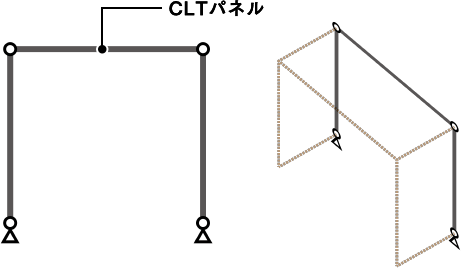

そこで、すべての接合部がピン接合で形成された傾きの違う二つの門型を連続的に配置します。

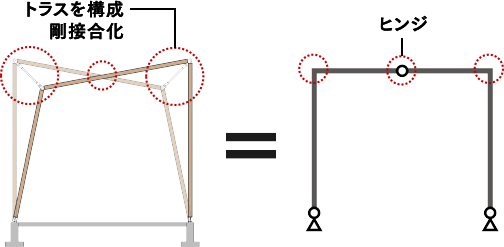

梁の中央付近で接するところを接合し、それぞれの柱材と梁材の接合部を圧縮ロッドで連結します。
これにより柱材と梁材の接合部がトラスを構成する剛接合となり、梁材に中央部にピン接合部が形成され、安定した3ヒンジ構造となります。
それぞれの門型単体では、柱材と梁材の接合部はピン接合のままなので簡易な金物で接合し、圧縮ロッドを入れて安定させるというシステムのため、施工性が良く、構造効率の高い新しい架構を実現します。

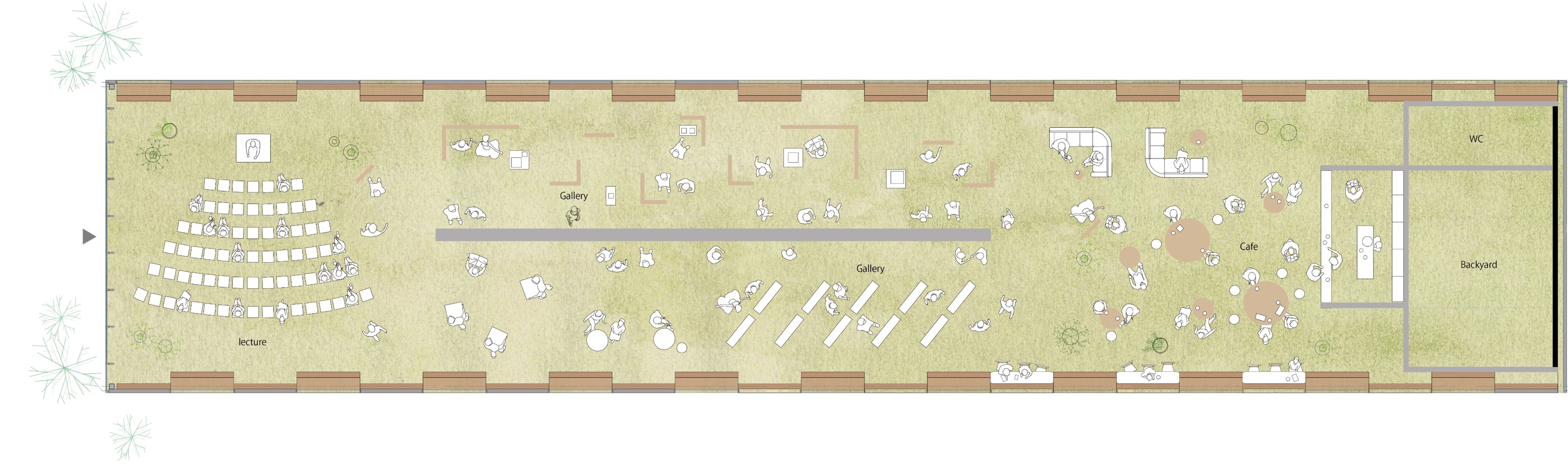

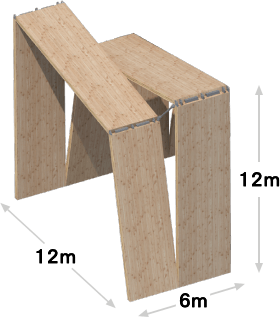

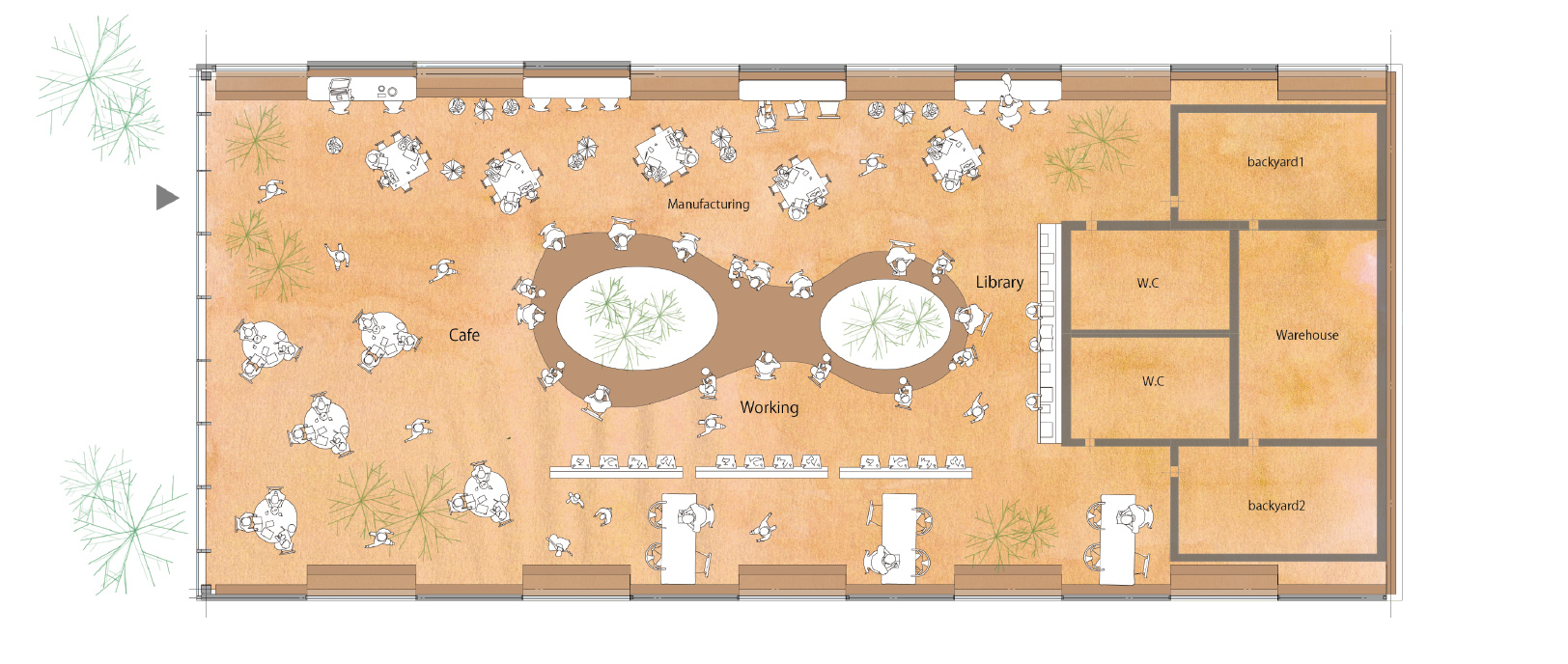

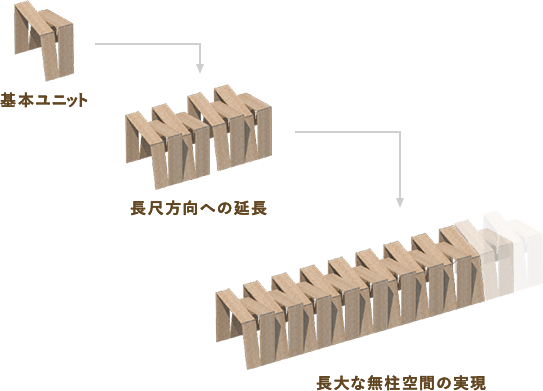

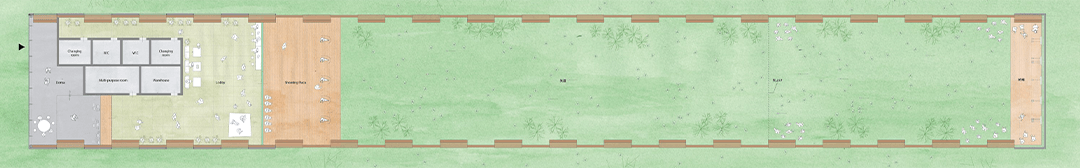

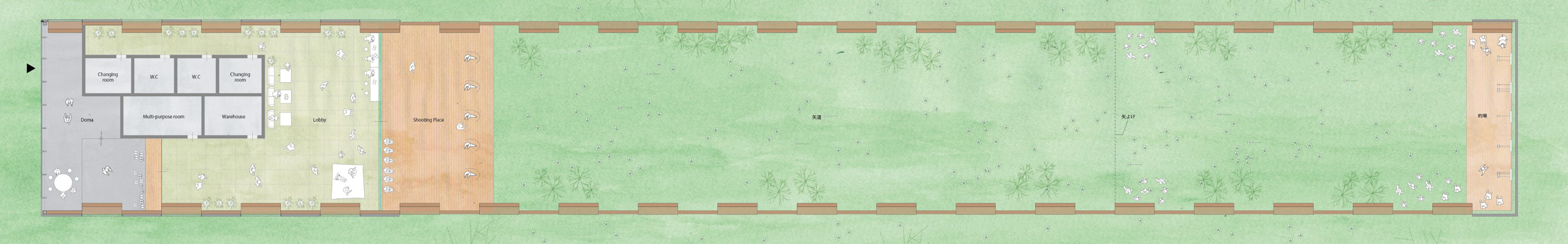

12m×12m×6mの門型を基本ユニットとし、長手方向につなげていくことで、奥行き方向については自由な長さを作ることができます。
木目が見た目に優しく、木の肌触りや木の香りが安らぎを与えます。木の調湿効果により心地よい空気環境を実現します。

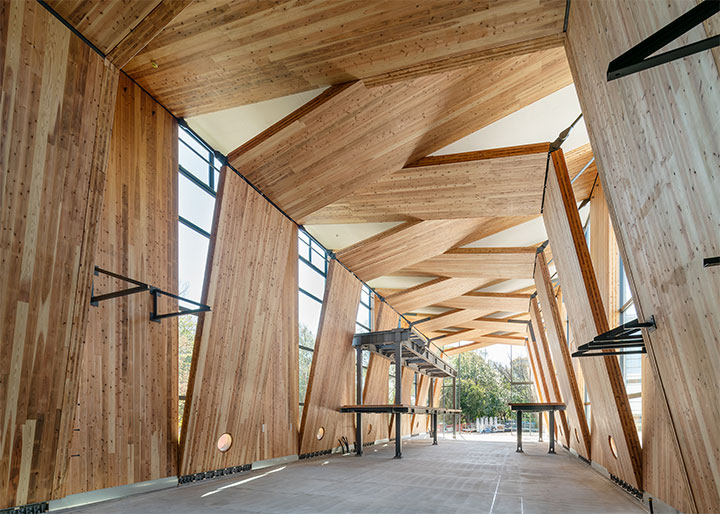

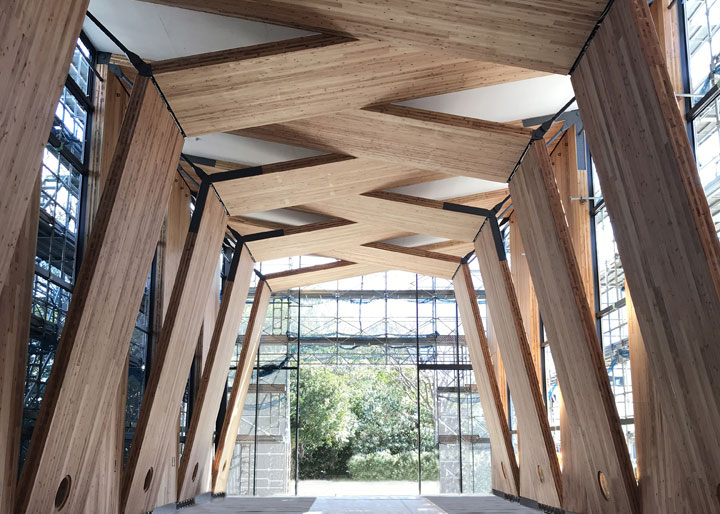

門型の構造材の合間から柔らかい間接光がふんだんに入る明るい空間を実現します。
快適な空間の創出により、健康増進と知的生産性向上が期待できます。

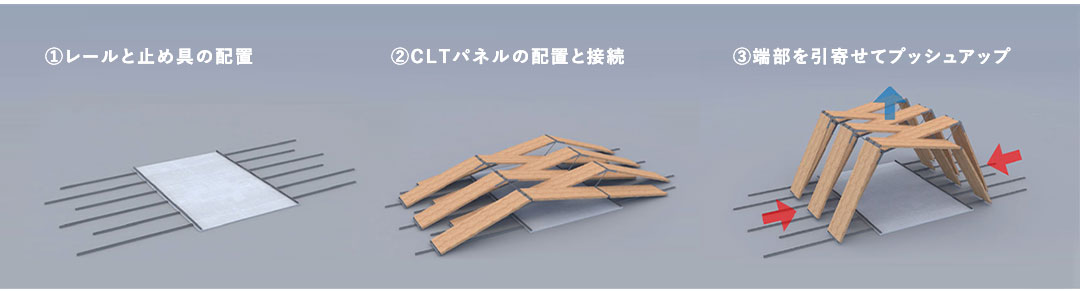

CLT3枚を1ユニットとしてプレハブ化された門型フレームの端部同士を、ジャッキで引き寄せ合うことで躯体全体を立ち上げられる仕組みを持ち、建設現場での超高速な施工を可能としています。 そのため短工期が求められる現場での利用に適しています。

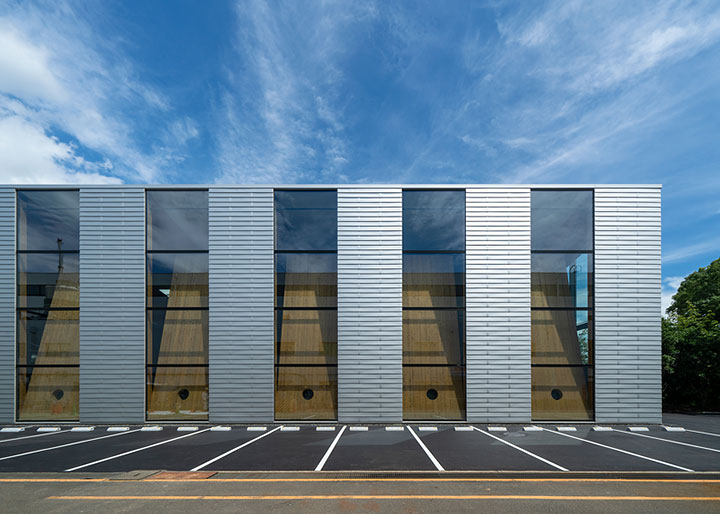

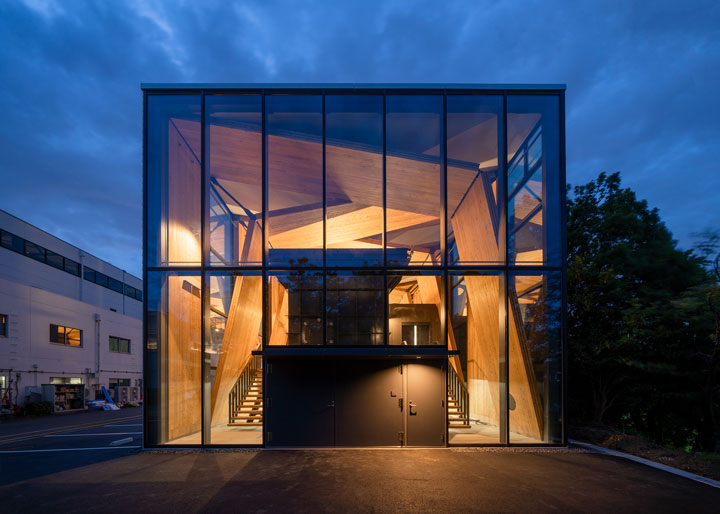

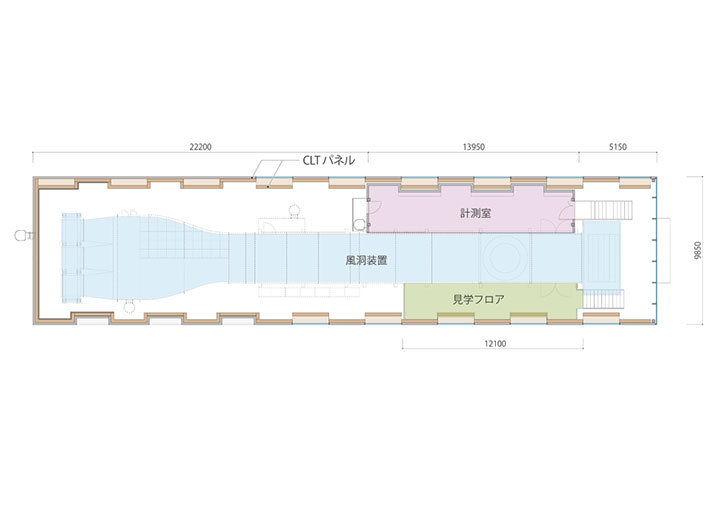

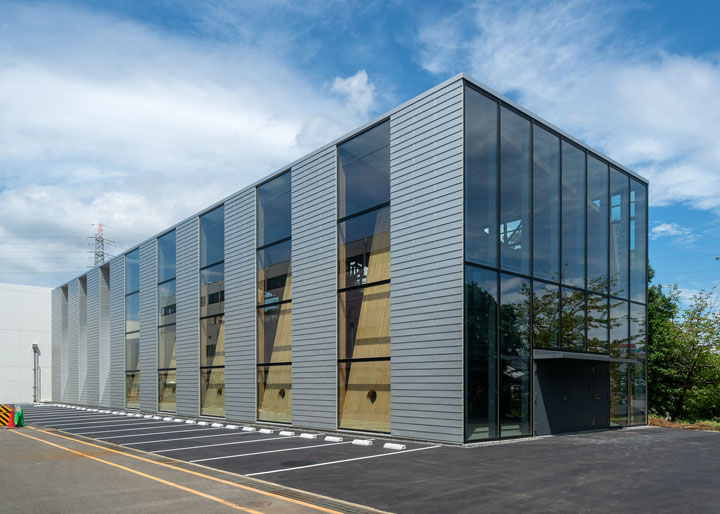

| 建築主 | 大成建設株式会社 |
|---|---|
| 所在地 | 神奈川県横浜市戸塚区名瀬町344-1 |
| 用途 | 研究所（大型風洞実験） |
| 構造 | 木造（CLT構造） |
| 規模 | 地上1階 |
| 敷地面積 | 34,821.92m2 |
| 建築面積 | 413.05m2 |
| 延床面積 | 490.21m2 |
| 工期 | 2018年11月～2019年8月 |
| 設計 | 大成建設株式会社一級建築士事務所 |
| 施工 | 大成建設株式会社横浜支店 |
